Banjo
Инструкция по подбору фитинга находится здесь
0%
0%
Фитинг BANJIO – бывают двух типов, так как крепятся болтами с двумя резьбами, английской дюймовой (BSP) и метрической (DIN).
Резьба болта метрическая от М10*1 до М30*1,5
Уплотнение по плоскости с медным кольцом
Диаметр рукавов:от 5 до 32 мм (1/5"- 1.1/4")
Уплотнение по плоскости с медным кольцом
Диаметр рукавов:от 5 до 32 мм (1/5"- 1.1/4")
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер под ключ S2 | |
|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм |
| 4 | 1/6" | M10*1 | 2 | 14 | 7,5 | 14 |
| 5 | 1/5" | M12*1,25 | 3 | 14 | 9 | 17 |
| M12*1,5 | 3 | 14 | 10 | 17 | ||
| 6 | 1/4" | M12*1,5 | 4 | 14,5 | 10 | 17 |
| M14*1,5 | 4 | 15,5 | 8,5 | 19 | ||
| M16*1,5 | 4 | 16,5 | 8 | 22 | ||
| 8 | 5/16" | M14*1,5 | 5 | 15,5 | 8,5 | 19 |
| M16*1,5 | 5 | 16,5 | 8 | 22 | ||
| M18*1,5 | 5 | 16 | 8 | 22 | ||
| 10 | 3/8" | M14*1,5 | 6 | 15,5 | 8,5 | 19 |
| M16*1,5 | 6 | 16 | 8 | 22 | ||
| M18*1,5 | 6 | 17,5 | 10 | 24 | ||
| M20*1,5 | 6 | 16 | 10 | 24 | ||
| M22*1,5 | 6 | 16 | 10 | 27 | ||
| 12 | 1/2" | M20*1,5 | 8 | 18,5 | 10 | 27 |
| M22*1,5 | 8 | 18,5 | 10 | 27 | ||
| M24*1,5 | 8 | 16,5 | 11 | 30 | ||
| M27*1,5 | 8 | 18,5 | 11 | 32 | ||
| 16 | 5/8" | M22*1,5 | 10 | 19,5 | 10 | 27 |
| M27*1,5 | 10 | 19,5 | 11 | 32 | ||
| M30*1,5 | 10 | 18,5 | 11 | 36 | ||
| M33*2 | 10 | 20 | 13 | 41 | ||
| 20 | 3/4" | M27*1,5 | 12 | 21,5 | 11 | 32 |
| M30*1,5 | 12 | 21,5 | 11 | 36 | ||
| M33*2 | 12 | 20 | 13 | 41 | ||
| M36*2 | 12 | 20 | 14 | 41 | ||
| 22 | 7/8" | M33*2 | 14 | 21,5 | 13 | 41 |
| M36*2 | 14 | 20 | 14 | 41 | ||
| 25 | 1" | M36*2 | 16 | 23 | 14 | 41 |
| M39*2 | 16 | 23,5 | 14 | 46 | ||
| M42*2 | 16 | 23,5 | 15 | 50 | ||
| 32 | 1.1/4" | M42*2 | 20 | 26 | 15 | 50 |
| M42*2 | 20 | 25 | 15 | 55 | ||
| 40 | 1.1/2" | M52*2 | 24 | 25 | 17 | 60 |
Резьба болта метрическая от М10*1 до М30*1,5
Уплотнение по плоскости с медным кольцом
Уплотнение по плоскости с медным кольцом

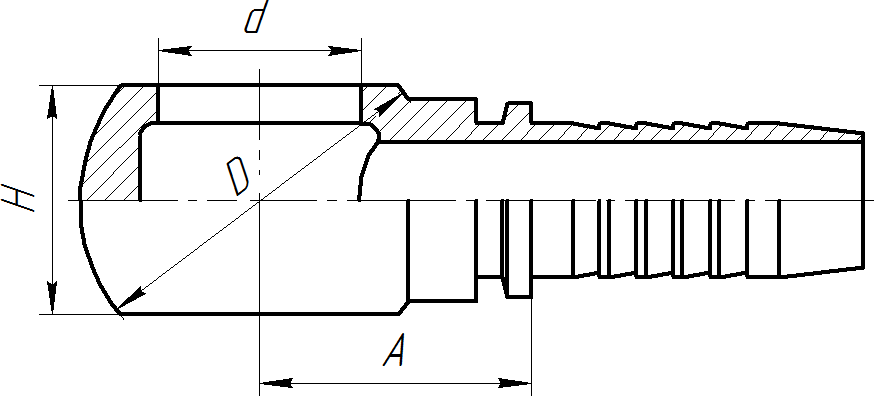

| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер H | Размер под ключ S2 | |
|---|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм | мм |
| 6 | 1/4" | M14*1,5 | 4 | 40,5 | 8,5 | 18,5 | 19 |
| 8 | 5/16" | M16*1,5 | 5 | 44,4 | 8 | 20 | 22 |
| 10 | 3/8" | M18*1,5 | 6 | 45,7 | 10 | 21,4 | 24 |
| 12 | 1/2" | M22*1,5 | 8 | 58,9 | 10 | 24 | 27 |
| 16 | 5/8" | M27*1,5 | 10 | 71,2 | 11 | 26,4 | 32 |
| 20 | 3/4" | M30*1,5 | 12 | 78,1 | 11 | 30 | 36 |
| M33*2 | 12 | 77,4 | 13 | 30 | 41 | ||
| 22 | 7/8" | M36*2 | 14 | 79,8 | 14 | 29,6 | 41 |
| 25 | 1" | M33*2 | 16 | 85 | 13 | 30,8 | 41 |
| M36*2 | 16 | 85,7 | 14 | 31,5 | 41 | ||
| M39*2 | 16 | 86,1 | 14 | 31,8 | 46 | ||
| 32 | 1.1/4" | M45*2 | 20 | 97 | 15 | 36,2 | 55 |
| 40 | 1.1/2" | M52*2 | 24 | 112,9 | 17 | 40,9 | 60 |
Резьба болта дюймовая от 1/8"*28 до 1"*11
Уплотнение по плоскости с медным кольцом
Диаметр рукавов:от 5 до 25 мм (1/5"- 1")
Уплотнение по плоскости с медным кольцом
Диаметр рукавов:от 5 до 25 мм (1/5"- 1")
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер H | Размер под ключ S2 | |
|---|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм | мм |
| 6 | 1/4" | M12*1,25 | 4 | 30 | 9 | 33,5 | 17 |
| M12*1,5 | 4 | 30 | 10 | 33,5 | 17 | ||
| M14*1,5 | 4 | 30 | 8,5 | 34 | 19 | ||
| M16*1,5 | 4 | 30 | 8 | 35 | 22 | ||
| 8 | 5/16" | M16*1,5 | 5 | 34 | 8 | 38 | 22 |
| 10 | 3/8" | M18*1,5 | 6 | 35,3 | 10 | 41,3 | 24 |
| 12 | 1/2" | M22*1,5 | 8 | 41 | 10 | 48 | 27 |
| 16 | 5/8" | M22*1,5 | 10 | 56,5 | 10 | 52,5 | 27 |
| M27*1,5 | 10 | 56,5 | 11 | 54 | 32 | ||
| 20 | 3/4" | M30*1,5 | 12 | 66,2 | 11 | 63,5 | 36 |
| M33*2 | 12 | 65,5 | 13 | 63,5 | 41 | ||
| M36*2 | 12 | 65,5 | 14 | 63,5 | 41 | ||
| 22 | 7/8" | M36*2 | 14 | 71,2 | 14 | 64,5 | 41 |
| 25 | 1" | M39*2 | 16 | 76,7 | 14 | 70,5 | 46 |
| 32 | 1.1/4" | M45*2 | 20 | 91,5 | 15 | 83 | 55 |
| M52*2 | 20 | 93 | 17 | 84,5 | 60 | ||
| 40 | 1.1/2" | M52*2 | 24 | 110,7 | 17 | 96,5 | 60 |
Резьба болта дюймовая от 1/8"*28 до 1"11
Уплотнение по плоскости с медным кольцом
Уплотнение по плоскости с медным кольцом

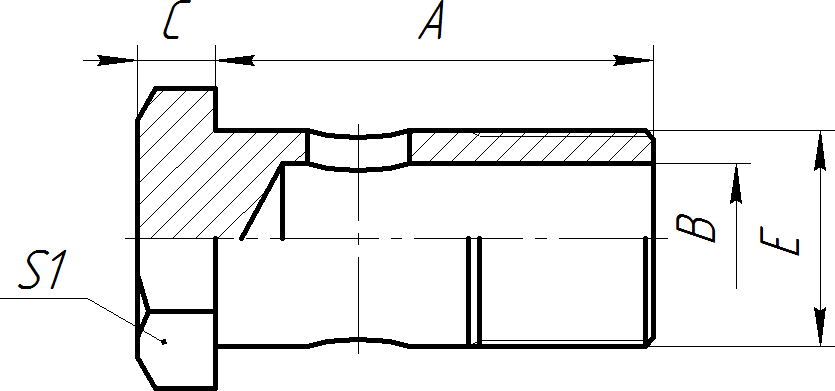

| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер под ключ S2 | |
|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм |
| 4 | 1/8" | M10*1 | 2 | 23 | 12,5 | 14 |
| 5 | 1/5" | M10*1 | 3 | 23 | 12,5 | 14 |
| M12*1,5 | 3 | 26,5 | 15,7 | 14 | ||
| M12*1,25 | 3 | 24,5 | 14 | 14 | ||
| 6 | 1/4" | M14*1,5 | 4 | 30,5 | 18 | 17 |
| 8 | 5/16" | M16*1,5 | 5 | 31,5 | 19 | 17 |
| 10 | 3/8" | M14*1,5 | 6 | 30,5 | 18 | 17 |
| M16*1,5 | 6 | 31,5 | 19 | 17 | ||
| M18*1,5 | 6 | 31,5 | 19 | 19 | ||
| 12 | 1/2" | M22*1,5 | 8 | 35 | 19,5 | 22 |
| M24*1,5 | 8 | 37 | 20 | 24 | ||
| 16 | 5/8" | M27*1,5 | 10 | 38,5 | 20,5 | 27 |
| 20 | 3/4" | M30*1,5 | 12 | 42,5 | 23 | 32 |
| M30*2 | 12 | 45,5 | 26 | 32 | ||
| M33*2 | 12 | 45 | 26 | 36 | ||
| 22 | 7/8" | M36*2 | 14 | 45 | 26 | 38 |
| 25 | 1" | M39*2 | 16 | 48 | 27,5 | 41 |
| 32 | 1.1/4" | M42*2 | 20 | 52 | 28,5 | 46 |
| M45*2 | 20 | 52 | 28,5 | 46 | ||
