BSP
Инструкция по подбору фитинга находится здесь
0%
0%

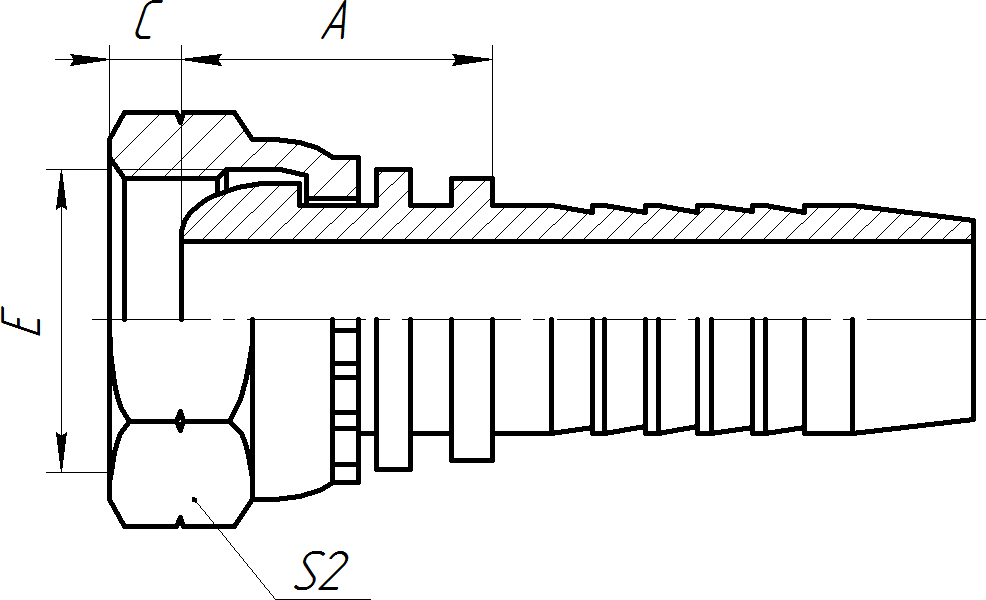

BSP (British Standard Pipe) - английский стандарт
Резьба дюймовая от 1/4"*19 до 2"*11
Уплотнение по конусу, ответная часть 60°
Диаметр рукавов:от 5 до 50 мм (1/5"-2")
Вид фитинга: прямой 0°
Резьба дюймовая от 1/4"*19 до 2"*11
Уплотнение по конусу, ответная часть 60°
Диаметр рукавов:от 5 до 50 мм (1/5"-2")
Вид фитинга: прямой 0°
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер под ключ S2 | |
|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм |
| 5 | 1/5" | 1/4"*19 | 3 | 19 | 4 | 19 |
| 6 | 1/4" | 1/8"*28 | 4 | 19 | 2 | 14 |
| 1/4"*19 | 4 | 19,5 | 4 | 19 | ||
| 8 | 5/16" | 3/8"*19 | 5 | 20 | 5 | 22 |
| 10 | 3/8" | 3/8"*19 | 6 | 20,5 | 5 | 22 |
| 1/2"*14 | 6 | 22,5 | 6 | 27 | ||
| 12 | 1/2" | 3/8"*19 | 8 | 21 | 5 | 22 |
| 1/2"*14 | 8 | 23 | 6 | 27 | ||
| 3/4"*14 | 8 | 25 | 9,5 | 32 | ||
| 16 | 5/8" | 1/2"*14 | 10 | 24 | 6 | 27 |
| 5/8"*14 | 10 | 25 | 8 | 30 | ||
| 3/4"*14 | 10 | 26 | 9,5 | 32 | ||
| 20 | 3/4" | 5/8"*14 | 12 | 25 | 8 | 30 |
| 3/4"*14 | 12 | 26 | 9,5 | 32 | ||
| 1"*11 | 12 | 26,5 | 11 | 41 | ||
| 22 | 7/8" | 1"*11 | 14 | 26,5 | 11 | 41 |
| 25 | 1" | 1"*11 | 16 | 28 | 11 | 41 |
| 1.1/4"*11 | 16 | 27,5 | 11 | 50 | ||
| 32 | 1.1/4" | 1.1/4"*11 | 20 | 31,5 | 10 | 50 |
| 40 | 1.1/2 | 1.1/2"*11 | 24 | 37 | 11,5 | 55 |
| 50 | 2 | 2"*11 | 32 | 34 | 15 | 70 |

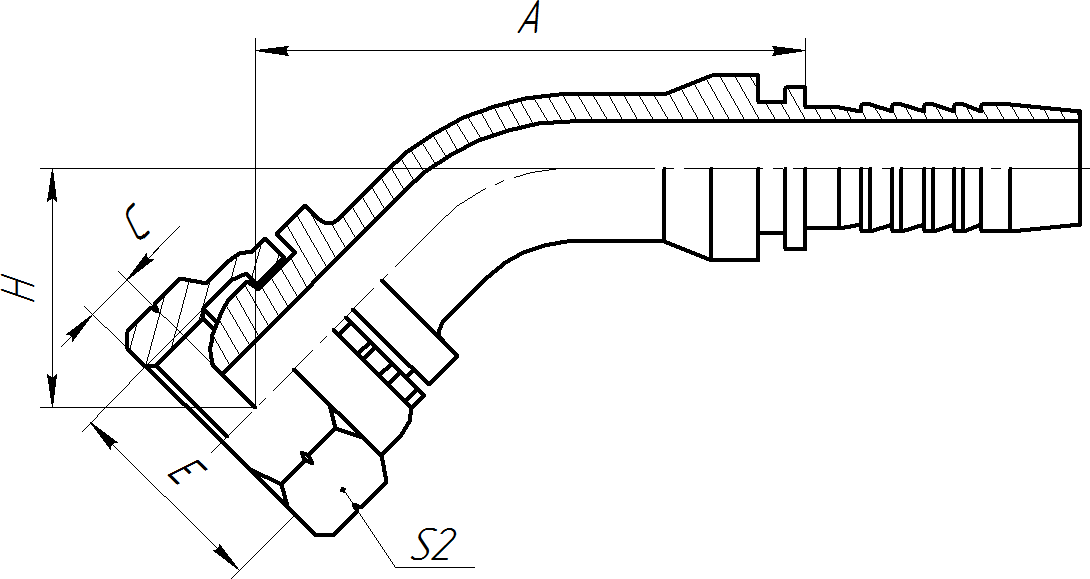

BSP (British Standard Pipe) - английский стандарт
Резьба дюймовая от 1/4"*19 до 2"*11
Уплотнение по конусу, ответная часть 60°
Диаметр рукавов:от 5 до 50 мм (1/5"-2")
Вид фитинга: угловой 45°
Резьба дюймовая от 1/4"*19 до 2"*11
Уплотнение по конусу, ответная часть 60°
Диаметр рукавов:от 5 до 50 мм (1/5"-2")
Вид фитинга: угловой 45°
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер H | Размер под ключ S2 | |
|---|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм | мм |
| 5 | 1/5" | 1/4"*19 | 3 | 41,3 | 4 | 20,4 | 19 |
| 6 | 1/4" | 1/8"*28 | 4 | 43,7 | 2 | 21,6 | 14 |
| 1/4"*19 | 4 | 43,7 | 4 | 21,6 | 19 | ||
| 1/2"*14 | 4 | 43,9 | 6 | 23,8 | 27 | ||
| 8 | 5/16" | 3/8"*19 | 5 | 46,2 | 5 | 22,9 | 22 |
| 10 | 3/8" | 3/8"*19 | 6 | 48,1 | 5 | 23,9 | 22 |
| 1/2"*14 | 6 | 42,5 | 6 | 18,2 | 27 | ||
| 12 | 1/2" | 3/8"*19 | 8 | 60,4 | 5 | 25,4 | 22 |
| 1/2"*14 | 8 | 61,8 | 6 | 26,8 | 27 | ||
| 3/4"*14 | 8 | 63,2 | 9,5 | 28,3 | 32 | ||
| 16 | 5/8" | 1/2"*14 | 10 | 73 | 6 | 29 | 27 |
| 5/8"*14 | 10 | 73,7 | 8 | 28,9 | 30 | ||
| 3/4"*14 | 10 | 70,4 | 9,5 | 29,6 | 32 | ||
| 20 | 3/4" | 5/8"*14 | 12 | 79,8 | 8 | 32,5 | 30 |
| 3/4"*14 | 12 | 80,6 | 9,5 | 33,2 | 32 | ||
| 1"*11 | 12 | 81,6 | 11 | 33,5 | 41 | ||
| 22 | 7/8" | 1"*11 | 14 | 83,3 | 11 | 33 | 41 |
| 25 | 1" | 1"*11 | 16 | 89,2 | 11 | 35 | 41 |
| 1.1/4"*11 | 16 | 91,4 | 9,1 | 37,1 | 50 | ||
| 32 | 1.1/4" | 1.1/4"*11 | 20 | 102,9 | 10 | 41,2 | 50 |
| 40 | 1.1/2 | 1.1/2"*11" | 24 | 119,8 | 11,5 | 49 | 55 |
| 50 | 2 | 2"*11" | 32 | 137,4 | 15 | 53 | 70 |

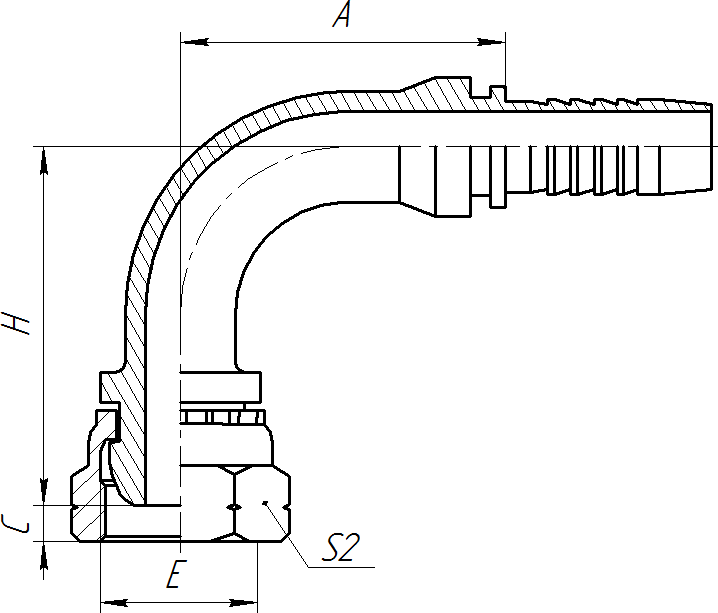

BSP (British Standard Pipe) - английский стандарт
Резьба дюймовая от 1/4"*19 до 2"*11
Уплотнение по конусу, ответная часть 60°
Диаметр рукавов:от 5 до 50 мм (1/5"-2")
Вид фитинга: угловой 90°
Резьба дюймовая от 1/4"*19 до 2"*11
Уплотнение по конусу, ответная часть 60°
Диаметр рукавов:от 5 до 50 мм (1/5"-2")
Вид фитинга: угловой 90°
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер H | Размер под ключ S2 | |
|---|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм | мм |
| 5 | 1/5" | 1/4"*19 | 3 | 27 | 4 | 35 | 19 |
| 6 | 1/4" | 1/8"*28 | 4 | 30 | 2 | 38,5 | 14 |
| 1/4"*19 | 4 | 30 | 4 | 38,5 | 19 | ||
| 8 | 5/16" | 1/4"*19 | 5 | 33 | 4 | 41,5 | 19 |
| 3/8"*19 | 5 | 33 | 5 | 42 | 22 | ||
| 10 | 3/8" | 3/8"*19 | 6 | 35,3 | 5 | 44,8 | 22 |
| 1/2"*14 | 6 | 35,3 | 6 | 46,8 | 27 | ||
| 12 | 1/2" | 3/8"*19 | 8 | 41 | 5 | 50 | 22 |
| 1/2"*14 | 8 | 41 | 6 | 52 | 27 | ||
| 3/4"*14 | 8 | 41 | 9,5 | 52 | 32 | ||
| 16 | 5/8" | 1/2"*14 | 10 | 56,5 | 6 | 58 | 27 |
| 5/8"*14 | 10 | 56,5 | 8 | 57,5 | 30 | ||
| 3/4"*14 | 10 | 56,5 | 9,5 | 58,5 | 32 | ||
| 20 | 3/4" | 5/8"*14 | 12 | 65,4 | 8 | 67 | 30 |
| 3/4"*14 | 12 | 65,5 | 9,5 | 68 | 32 | ||
| 1"*11 | 12 | 66,2 | 11 | 68,5 | 41 | ||
| 22 | 7/8" | 1"*11 | 14 | 71,2 | 11 | 69,5 | 41 |
| 25 | 1" | 1"*11 | 16 | 76,7 | 11 | 75 | 41 |
| 1.1/4"*11 | 16 | 76,7 | 10 | 78 | 50 | ||
| 32 | 1.1/4" | 1.1/4"*11 | 20 | 92,3 | 10 | 85,3 | 50 |
| 40 | 1.1/2 | 1.1/2"*11" | 24 | 109,4 | 11,5 | 108 | 55 |
| 50 | 2 | 2"*11" | 32 | 133,1 | 15 | 123,8 | 70 |
BSP (British Standard Pipe) - английский стандарт
Резьба дюймовая от 1/8"*28 до 2"*11
Уплотнение по конусу, ответная часть 60°
Диаметр рукавов:от 5 до 50 мм (1/5"-2")
Вид фитинга: штуцер
Резьба дюймовая от 1/8"*28 до 2"*11
Уплотнение по конусу, ответная часть 60°
Диаметр рукавов:от 5 до 50 мм (1/5"-2")
Вид фитинга: штуцер
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер под ключ S2 | |
|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм |
| 5 | 1/5" | 1/8"*28 | 3 | 22 | 10 | 14 |
| 6 | 1/4" | 1/4"*19 | 4 | 24,5 | 12 | 19 |
| 8 | 5/16" | 1/4"*19 | 5 | 24,5 | 12 | 19 |
| 3/8"*19 | 5 | 26 | 13,5 | 22 | ||
| 10 | 3/8" | 3/8"*19 | 6 | 28 | 13,5 | 22 |
| 1/2"*14 | 6 | 33 | 16 | 27 | ||
| 12 | 1/2" | 3/8"*19 | 8 | 28,5 | 13,5 | 22 |
| 1/2"*14 | 8 | 33,5 | 16 | 27 | ||
| 5/8"*14 | 8 | 35 | 17,5 | 30 | ||
| 3/4"*14 | 8 | 36,5 | 18,5 | 32 | ||
| 16 | 5/8" | 1/2"*14 | 10 | 32 | 16 | 27 |
| 5/8"*14 | 10 | 36 | 17,5 | 30 | ||
| 3/4"*14 | 10 | 37,5 | 18,5 | 32 | ||
| 20 | 3/4" | 3/4"*14 | 12 | 37,5 | 18,5 | 32 |
| 1"*11 | 12 | 42,5 | 20,5 | 41 | ||
| 25 | 1" | 1"*11 | 16 | 43,5 | 20,5 | 41 |
| 1.1/4"*11 | 16 | 45,5 | 20,5 | 50 | ||
| 32 | 1.1/4" | 1.1/4"*11 | 20 | 46,5 | 20,5 | 50 |
| 40 | 1.1/2 | 1.1/2"*11" | 24 | 49 | 23 | 55 |
| 50 | 2 | 2"*11" | 32 | 54,5 | 25,5 | 70 |
