Российский стандарт
Резьба метрическая от М10x1 до M64x2
Уплотнение шар-конус с ответной частью 37°/60°
Диаметр рукавов:от 6 до 50 мм (1/4"- 2")
Виды фитинга: прямой 0

Номинальный диаметр		Резьба	Внутренний D фитинга	Размер A	Размер C	Размер под ключ S2
мм	inch	-	мм	мм	мм	мм
5	1/5"	M10*1	3	18	2,5	14
6	1/4"	M10*1	4	18	2,5	14
		M12*1,5	4	18,5	4	17
		M14*1,5	4	19,5	4,5	19
		M16*1,5	4	19,5	4,5	22
8	5/16"	M12*1,5	5	18,5	4	17
		M14*1,5	5	19,5	4,5	19
		M16*1,5	5	20	4,5	22
		M18*1,5	5	21,5	4	24
10	3/8"	M16*1,5	6	20	4,5	22
		M18*1,5	6	21,5	4	24
		M20*1,5	6	20,5	5,5	24
		M22*1,5	6	23	5	27
12	1/2"	M18*1,5	8	22	4	24
		M20*1,5	8	23	5,5	27
		M22*1,5	8	23,5	5	27
		M24*1,5	8	22	5,5	30
		M27*1,5	8	23	5,5	32
16	5/8"	M22*1,5	10	24,5	5	27
		M24*1,5	10	26	5	30
		M27*1,5	10	23,5	5,5	32
		M27*2	10	23,5	7	32
20	3/4"	M27*1,5	12	26	5,5	32
		M30*1,5	12	26,5	6	36
		M30*2	12	26,5	7	36
		M36*2	12	26	7	41
22	7/8"	M36*2	14	26	7	41
22	7/8"	M39*2	14	28,5	7	46
25	1"	M39*2	16	29,5	7	46
25	1"	M42*2	16	30	8,5	50
32	1.1/4"	M45*2	20	31,5	8,5	55
32	1.1/4"	M52*2	20	33	9	60
40	1.1/2"	M52*2	24	33	9	60
50	1"	M64*2	32	35	14	75

Российский стандарт
Резьба метрическая от М10x1 до M52x2
Уплотнение шар-конус с ответной частью 37°/60°
Диаметр рукавов:от 6 до 50 мм (1/4"- 2")

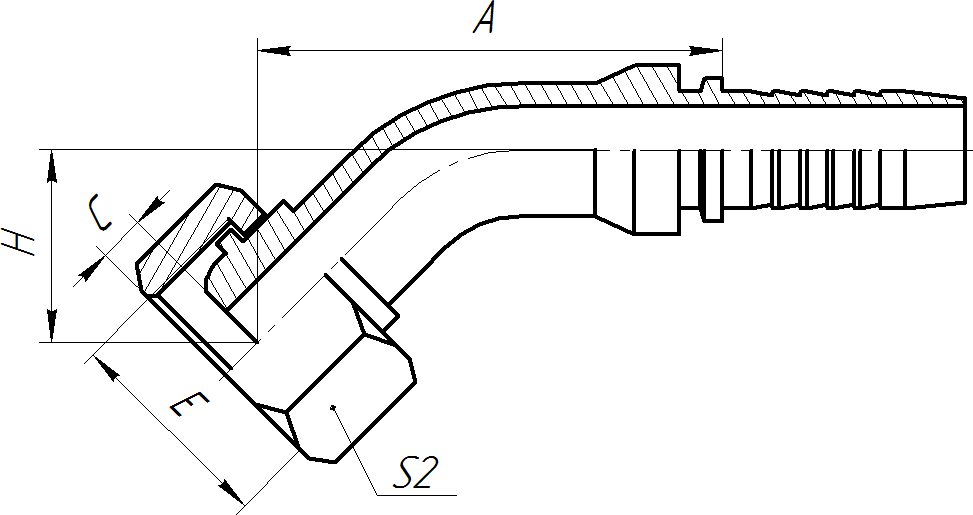

Виды фитинга: угловой 45°

Номинальный диаметр		Резьба	Внутренний D фитинга	Размер A	Размер C	Размер H	Размер под ключ S2
мм	inch	-	мм	мм	мм	мм	мм
5	1/5"	M10*1	3	41,1	2,5	20,7	14
5	1/5"	M12*1,5	3	40,9	4	21,2	17
6	1/4"	M10*1	4	43,2	2,5	21,5	14
		M12*1,5	4	43	4	22	17
		M14*1,5	4	43,4	4,5	21,3	19
		M16*1,5	4	43,7	4,5	21,4	22
8	5/16"	M14*1,5	5	45,5	4,5	22,2	19
		M16*1,5	5	45,8	4,5	22,5	22
		M18*1,5	5	46,8	4	22,6	24
10	3/8"	M16*1,5	6	47,4	4,5	24,1	22
		M18*1,5	6	48,5	4	24,2	24
		M20*1,5	6	48,2	5,5	23,9	27
		M22*1,5	6	58,4	5	25,7	27
12	1/2"	M18*1,5	8	52,2	4	25,7	24
		M20*1,5	8	62,1	5,5	27,2	27
		M22*1,5	8	62,1	5	27,2	27
		M24*1,5	8	61,1	5,5	26,1	30
16	5/8"	M24*1,5	10	75,4	5	29,6	30
		M27*1,5	10	74,4	5,5	29,6	32
		M27*2	10	74,4	5,5	29,6	32
20	3/4"	M30*1,5	12	80,9	6	33,5	36
20	3/4"	M30*2	12	80,9	6	33,5	36
22	7/8"	M36*2	14	83	7	32,6	41
25	1"	M39*2	16	88,2	7	33,95	46
32	1.1/4"	M45*2	20	99,1	8,5	38,4	55
40	1.1/2"	M52*2	24	114,1	9	43,4	60

Российский стандарт
Резьба метрическая от М10x1 до M52x2
Уплотнение шар-конус с ответной частью 37°/60°
Диаметр рукавов:от 6 до 50 мм (1/4"- 2")
Виды фитинга: угловой 45°

Номинальный диаметр		Резьба	Внутренний D фитинга	Размер A	Размер C	Размер H	Размер под ключ S2
мм	inch	-	мм	мм	мм	мм	мм
5	1/5"	M10*1	3	27	2,5	35,5	14
6	1/4"	M12*1,5	4	30	4	37,5	17
		M14*1,5	4	30	4,5	38	19
		M16*1,5	4	30	4,5	38,5	19
8	5/16"	M14*1,5	5	33	4,5	41	19
		M16*1,5	5	33	4,5	41,5	22
		M18*1,5	5	33	4	43	24
10	3/8"	M16*1,5	6	35,3	4,5	43,8	22
		M18*1,5	6	35,5	4	45,3	24
		M20*1,5	6	35,3	5,5	44,8	24
		M22*1,5	6	35,8	5	76,8	27
12	1/2"	M18*1,5	8	40,5	4	50,5	24
		M20*1,5	8	41	5,5	52	27
		M22*1,5	8	41	5	52,5	27
		M24*1,5	8	41	5,5	51	30
16	5/8"	M24*1,5	10	58	5	58,5	30
		M27*1,5	10	56	5,5	55,5	32
		M27*2	10	56	5,5	55,5	32
20	3/4"	M30*1,5	12	67,5	6	68,5	36
		M30*2	12	67,5	6	68,5	36
		M36*2	12	65,5	7	68	41
22	7/8"	M36*2	14	71,2	7	69	41
25	1"	M39*2	16	76,7	7	73,5	46
32	1.1/4"	M45*2	20	91,5	8,5	85	55
40	1.1/2"	M52*2	24	109,4	9	100	60
50	1.1/2"	M64*2	32	131,75	14	122	75
