DKI

Инструкция по подбору фитинга находится здесь

0%

Резьба метрическая от М10x1 до M52x2
Уплотнение по обратному конусу 60°
Диаметр рукавов:от 4 до 40 мм (1/6"-1.1/2")
Вид фитинга: прямой 0°

Номинальный диаметр		Резьба E	Внутренний D фитинга	Размер A	Размер C	Размер под ключ S2
мм	inch	-	мм	мм	мм	мм
4	1/6"	M10*1	2	14	7,5	14
5	1/5"	M12*1,25	3	14	9	17
5	1/5"	M12*1,5	3	14	10	17
6	1/4"	M12*1,5	4	14,5	10	17
		M14*1,5	4	15,5	8,5	19
		M16*1,5	4	16,5	8	22
8	5/16"	M14*1,5	5	15,5	8,5	19
		M16*1,5	5	16,5	8	22
		M18*1,5	5	16	8	22
10	3/8"	M14*1,5	6	15,5	8,5	19
		M16*1,5	6	16	8	22
		M18*1,5	6	17,5	10	24
		M20*1,5	6	16	10	24
		M22*1,5	6	16	10	27
12	1/2"	M20*1,5	8	18,5	10	27
		M22*1,5	8	18,5	10	27
		M24*1,5	8	16,5	11	30
		M27*1,5	8	18,5	11	32
16	5/8"	M22*1,5	10	19,5	10	27
		M27*1,5	10	19,5	11	32
		M30*1,5	10	18,5	11	36
		M33*2	10	20	13	41
20	3/4"	M27*1,5	12	21,5	11	32
		M30*1,5	12	21,5	11	36
		M33*2	12	20	13	41
		M36*2	12	20	14	41
22	7/8"	M33*2	14	21,5	13	41
22	7/8"	M36*2	14	20	14	41
25	1"	M36*2	16	23	14	41
		M39*2	16	23,5	14	46
		M42*2	16	23,5	15	50
32	1.1/4"	M42*2	20	26	15	50
32	1.1/4"	M42*2	20	25	15	55
40	1.1/2"	M52*2	24	25	17	60

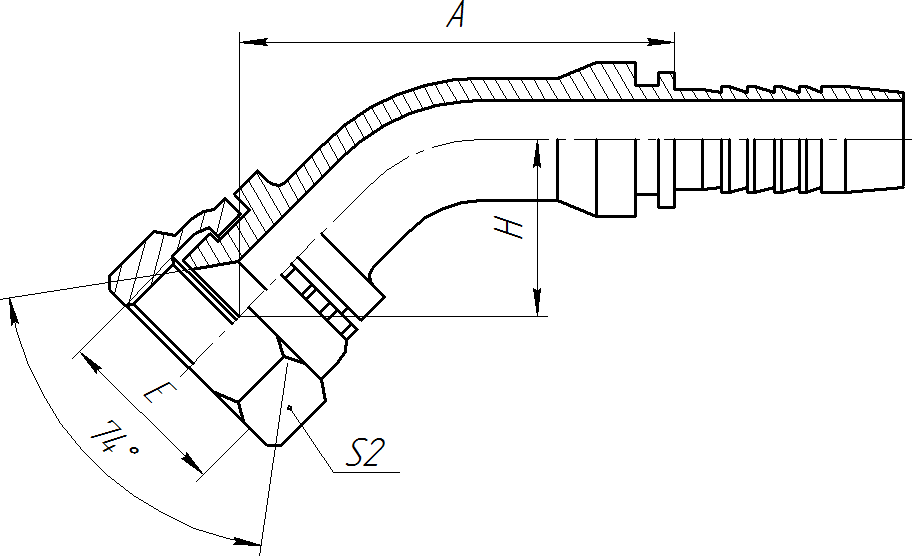

Резьба метрическая от М14x1,5 до M52x2
Уплотнение по обратному конусу 60°
Диаметр рукавов:от 6 до 40 мм (1/4"- 2")
Вид фитинга: угловой 45°

Номинальный диаметр		Резьба E	Внутренний D фитинга	Размер A	Размер C	Размер H	Размер под ключ S2
мм	inch	-	мм	мм	мм	мм	мм
6	1/4"	M14*1,5	4	40,5	8,5	18,5	19
8	5/16"	M16*1,5	5	44,4	8	20	22
10	3/8"	M18*1,5	6	45,7	10	21,4	24
12	1/2"	M22*1,5	8	58,9	10	24	27
16	5/8"	M27*1,5	10	71,2	11	26,4	32
20	3/4"	M30*1,5	12	78,1	11	30	36
20	3/4"	M33*2	12	77,4	13	30	41
22	7/8"	M36*2	14	79,8	14	29,6	41
25	1"	M33*2	16	85	13	30,8	41
		M36*2	16	85,7	14	31,5	41
		M39*2	16	86,1	14	31,8	46
32	1.1/4"	M45*2	20	97	15	36,2	55
40	1.1/2"	M52*2	24	112,9	17	40,9	60

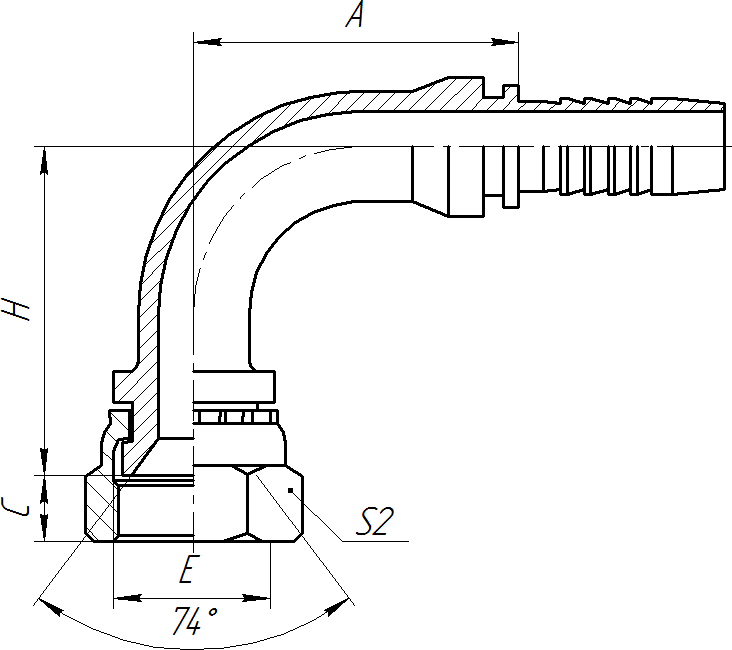

Резьба метрическая от М12x1,25 до M52x2
Уплотнение по обратному конусу 60°
Диаметр рукавов:от 6 до 40 мм (1/4"- 2")
Вид фитинга: угловой 90°

Номинальный диаметр		Резьба E	Внутренний D фитинга	Размер A	Размер C	Размер H	Размер под ключ S2
мм	inch	-	мм	мм	мм	мм	мм
6	1/4"	M12*1,25	4	30	9	33,5	17
		M12*1,5	4	30	10	33,5	17
		M14*1,5	4	30	8,5	34	19
		M16*1,5	4	30	8	35	22
8	5/16"	M16*1,5	5	34	8	38	22
10	3/8"	M18*1,5	6	35,3	10	41,3	24
12	1/2"	M22*1,5	8	41	10	48	27
16	5/8"	M22*1,5	10	56,5	10	52,5	27
16	5/8"	M27*1,5	10	56,5	11	54	32
20	3/4"	M30*1,5	12	66,2	11	63,5	36
		M33*2	12	65,5	13	63,5	41
		M36*2	12	65,5	14	63,5	41
22	7/8"	M36*2	14	71,2	14	64,5	41
25	1"	M39*2	16	76,7	14	70,5	46
32	1.1/4"	M45*2	20	91,5	15	83	55
32	1.1/4"	M52*2	20	93	17	84,5	60
40	1.1/2"	M52*2	24	110,7	17	96,5	60

Резьба метрическая от М10x1 до M45x2
Уплотнение по обратному конусу 60°
Диаметр рукавов:от 4 до 32 мм (1/8"- 1.1/4")
Вид фитинга: штуцер

Номинальный диаметр		Резьба E	Внутренний D фитинга	Размер A	Размер C	Размер под ключ S2
мм	inch	-	мм	мм	мм	мм
4	1/8"	M10*1	2	23	12,5	14
5	1/5"	M10*1	3	23	12,5	14
		M12*1,5	3	26,5	15,7	14
		M12*1,25	3	24,5	14	14
6	1/4"	M14*1,5	4	30,5	18	17
8	5/16"	M16*1,5	5	31,5	19	17
10	3/8"	M14*1,5	6	30,5	18	17
		M16*1,5	6	31,5	19	17
		M18*1,5	6	31,5	19	19
12	1/2"	M22*1,5	8	35	19,5	22
12	1/2"	M24*1,5	8	37	20	24
16	5/8"	M27*1,5	10	38,5	20,5	27
20	3/4"	M30*1,5	12	42,5	23	32
		M30*2	12	45,5	26	32
		M33*2	12	45	26	36
22	7/8"	M36*2	14	45	26	38
25	1"	M39*2	16	48	27,5	41
32	1.1/4"	M42*2	20	52	28,5	46
32	1.1/4"	M45*2	20	52	28,5	46
