Инструкция по подбору фитинга находится здесь

Быстросъёмные штуцера, как правило, с их помощью рукава крепятся к пистолету.
Бывают 3-х типоразмеров – 9, 10 и 11мм, но с разными диаметрами хвостовиков (3/16", 1/4" и 5/16").

Фитинги с гайками, как правило, с их помощью рукава крепятся к мойке.

Всегда имеют резьбу M22x1.5, гайки бывают короткие (рис. 1) и длинные (рис.2). Встречаются с разными диаметрами хвостовиков (3/16", 1/4",5/16" и 3/8"). При соединении фитинги уплотняются как по резиновому уплотнению, так и по сфере, которая не является обязательной для фитингов этого типа.

Представленные фитинги подходят только для моек Karcher, другие производители могут использовать свои фитинги.

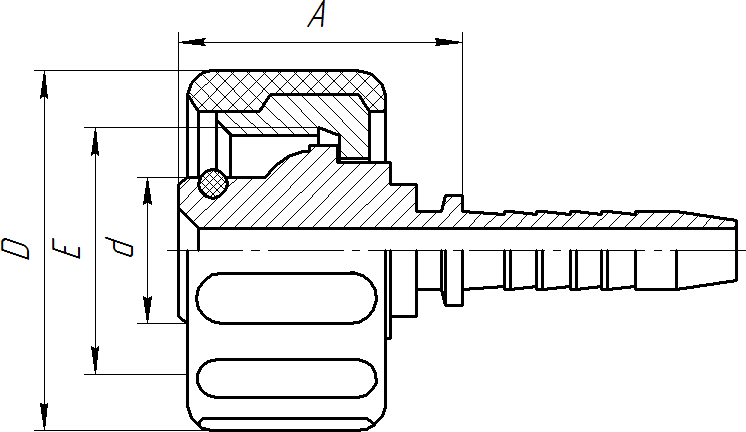

Керхер метрический
Резьба метрическая
Уплотнение резиновым кольцом
Диаметр рукавов:от 6 до 10 мм (1/4"-3/8")
Вид фитинга: прямой 0°

Номинальный диаметр		Резьба	Внутренний диаметр ниппеля	Размер A	Посадочный диаметр ниппеля d	Наружный диаметр гайки D
мм	inch	-	мм	мм	мм	мм
6	1/4"	M22*1,5	4	25	14	34,5
8	5/16"	M22*1,5	5	32,7	14	34,5
10	3/8"	M22*1,5	6	28	14	34,5

Керхер метрический
Резьба метрическая
Уплотнение резиновым кольцом
Диаметр рукавов:от 6 до 10 мм (1/4"-3/8")
Вид фитинга: штуцер

Номинальный диаметр		Внутренний диаметр фитинга	Размер H	Размер L
мм	inch	мм	мм	мм
6	1/4"	4	36,5	65
8	5/16"	5	36,5	65
