      Таблица определения фитинга фланца
      Фитинг ФЛАНЕЦ встречаются четыре стандарта: 3000psi, 6000psi, Komatsu, Supercat
      Фитинг обжимной SFL 3000PSI
      Фланцевое соединение
      Уплотнение осуществляется при помощи
      уплотнительного кольца
      Диаметр рукавов:от 12 до 64 мм

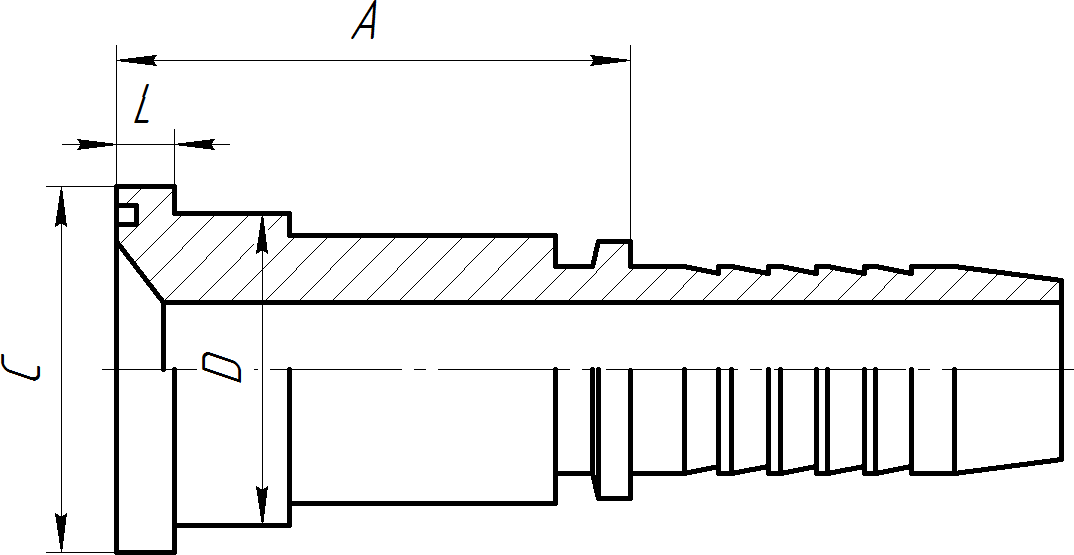

      Виды фитинга: прямой 0°
      Размер
      фланца
      Номинальный
      диаметр
      Внутренний D
      фитинга
      Размеры
      A C D L
      inchмммммммммммм
      1/2"1284630,2246,73
      3/4"1284738,131,76,73
      16104838,131,76,73
      20124838,131,76,73
      25164938,131,76,73
      1"20125144,4388
      25165244,4388
      32205344,4388
      1.1/4"25165750,8438
      32205850,8438
      1.1/2"32206860,3508
      40246860,3508
      2"40247071,4629,53
      50327071,4629,53
      2.1/2"64407684,1749,53
      Фланцевое соединение
      Уплотнение осуществляется при помощи
      уплотнительного кольца
      Диаметр рукавов:от 12 до 64 мм

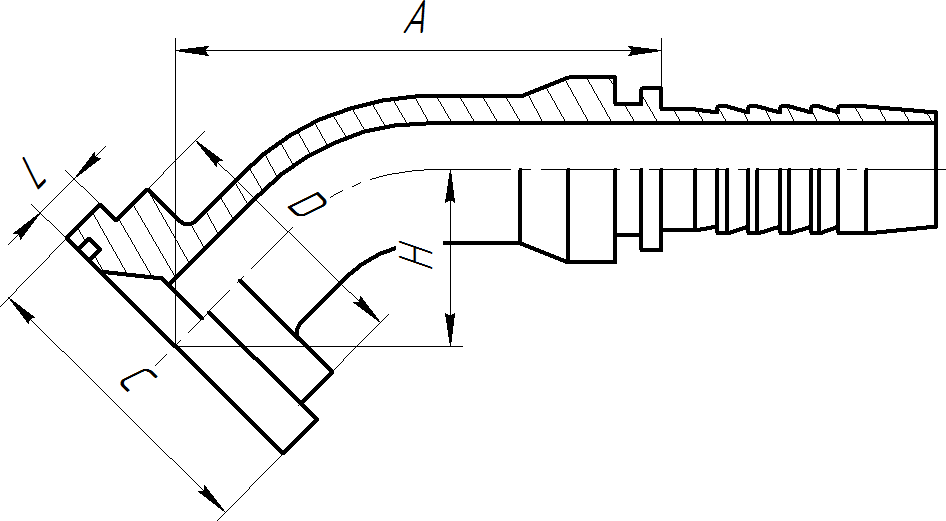

      Виды фитинга: прямой 45°
      Размер
      фланца
      Номинальный
      диаметр
      Внутренний D
      фитинга
      Размеры
      A C D H L
      inchмммммммммммммм
      1/2"12858,230,22423,36,73
      3/4"12858,938,131,7246,73
      161070,138,131,725,36,73
      20127738,131,728,96,73
      1"20127744,43828,98
      251685,244,43829,78
      322094,544,43833,88
      1.1/4"251685,250,84329,78
      322094,550,84333,88
      1.1/2"322095,960,35035,28
      4024109,960,35039,18
      2"4024109,971,46239,19,53
      5032129,371,46246,39,53
      Фланцевое соединение
      Уплотнение осуществляется при помощи
      уплотнительного кольца
      Диаметр рукавов:от 12 до 64 мм

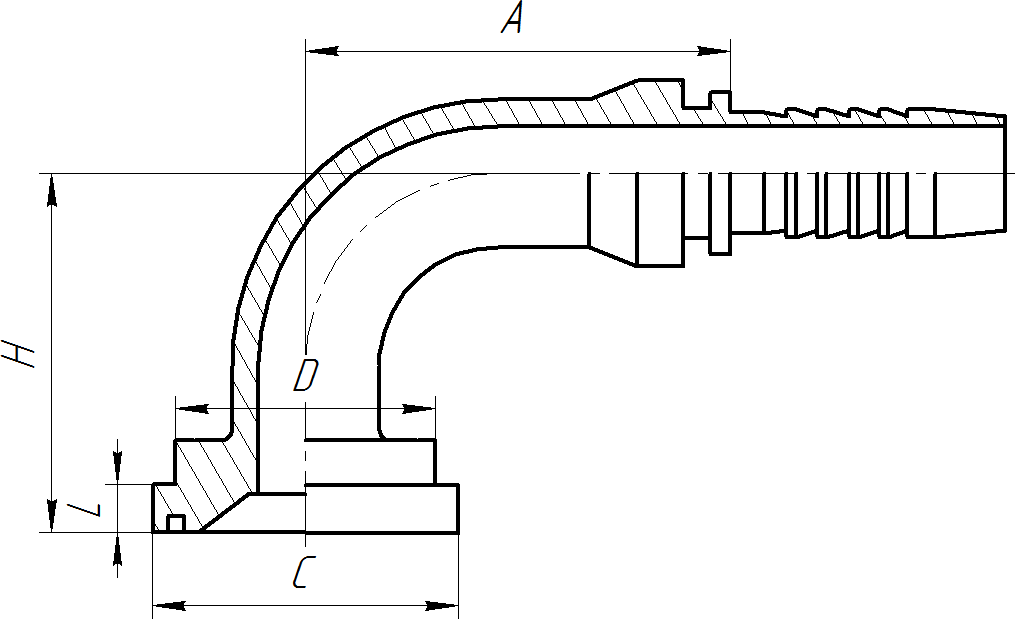

      Виды фитинга: прямой 90°
      Размер
      фланца
      Номинальный
      диаметр
      Внутренний D
      фитинга
      Размеры
      A C D H L
      inchмммммммммммммм
      1/2"1284130,224476,73
      3/4"1284138,131,7486,73
      161056,538,131,752,56,73
      201266,238,131,7626,73
      201265,538,131,71006,73
      201265,538,131,71276,73
      201265,538,131,71506,73
      251676,738,131,767,56,73
      1"201266,244,438628
      25167844,43867,58
      251676,744,4381008
      251676,744,4381278
      251676,744,4381508
      322091,544,43878,58
      1.1/4"25167850,84367,58
      322091,550,84378,58
      322091,550,8431008
      322091,550,8431278
      322091,550,8431508
      4024108,550,84378,58
      1.1/2"322091,560,35080,58
      4024109,460,350948
      4024109,460,3501278
      2"4024109,471,462949,53
      5032131,871,462114,39,53
      2.1/2"5032131,884,174,4114,39,53

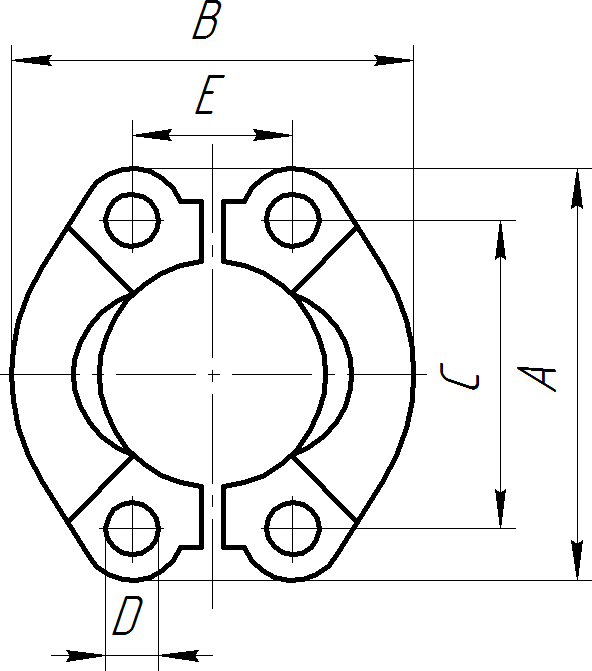

      Полуфланец SAE 3000 PSI
      Размер
      фланца
      РазмерыБолтДавление
      A C D H L
      inchмммммммммм-МПа
      1/2"53,846,138,1917,5М8*2534,5
      3/4"6552,447,61122,2М10*30
      1"69,958,752,41126,2М10*30
      1.1/4"79,27358,71130,2М10*3027,6
      1.1/2"93,782,669,913,535,7М12*3534,5
      2"101,696,877,813,542,9М12*35
      2.1/4"11410988,913,550,8М12*4010
      Фитинг обжимной SFS 6000PSI
      Фланцевое соединение
      Уплотнение осуществляется при помощи
      уплотнительного кольца
      Диаметр рукавов:от 12 до 50 мм
      Виды фитинга: прямой 0°
      Размер
      фланца
      Номинальный
      диаметр
      Внутренний D
      фитинга
      Размеры
      A C D L
      inchмммммммммммм
      1/2"1284731,7247,75
      3/4"16105141,3328,76
      20125141,3328,76
      1"20125647,6389,53
      25165747,6389,53
      32206147,6389,53
      1.1/4"251665544410,29
      322066544410,29
      1.1/2"32207563,55112,57
      40247563,55112,57
      2"40248579,46712,57
      50328579,46712,57
      Фланцевое соединение
      Уплотнение осуществляется при помощи
      уплотнительного кольца
      Диаметр рукавов:от 12 до 50 мм
      Виды фитинга: прямой 45°
      Размер
      фланца
      Номинальный
      диаметр
      Внутренний D
      фитинга
      Размеры
      A C D H L
      inchмммммммммммммм
      1/2"12858,931,724247,75
      201274,931,72427,57,75
      3/4"161072,541,33228,28,76
      201279,241,33231,88,76
      1"251690,247,63834,79,53
      1.1/4"3220103,8544441,510,29
      1.1/2"3220105,863,55145,112,57
      4024116,263,55145,512,57
      2"4024125,479,46754,712,57
      5032135,779,46752,712,57
      Фланцевое соединение
      Уплотнение осуществляется при помощи
      уплотнительного кольца
      Диаметр рукавов:от 12 до 50 мм
      Виды фитинга: прямой 90°
      Размер
      фланца
      Номинальный
      диаметр
      Внутренний D
      фитинга
      Размеры
      A C D H L
      inchмммммммммммммм
      1/2"1284131,724487,75
      3/4"161056,541,33256,58,76
      201266,241,332668,76
      1"201266,247,638699,53
      25167847,63874,59,53
      322091,547,63885,59,53
      1.1/4"251678544478,510,29
      322091,5544489,510,29
      1.1/2"322091,563,55194,512,57
      4024109,463,55110812,57
      2"4024109,479,46711612,57
      5032131,879,467136,312,57
      Полуфланец SAE 6000 PSI
      Размер
      фланца
      РазмерыБолтДавление
      A C D H L
      inchмммммммммм-МПа
      1/2"56,349,240,5918,2М8*3042
      3/4"71,461,850,81123,8М10*35
      1"8171,457,21327,8М12*45
      1.1/4"95,379,266,71531,8М14*50
      1.1/2"112,896,879,41736,6М16*55
      2"133,4115,696,82144,4М20*70
