JIC (Joint Industrial Counsil) - американский стандарт
Резьба дюймовая от 7/16*20 до 2.1/2*12
Уплотнение по конусу, ответная часть 74°
Диаметр рукавов:от 5 до 50 мм (1/5"-2")

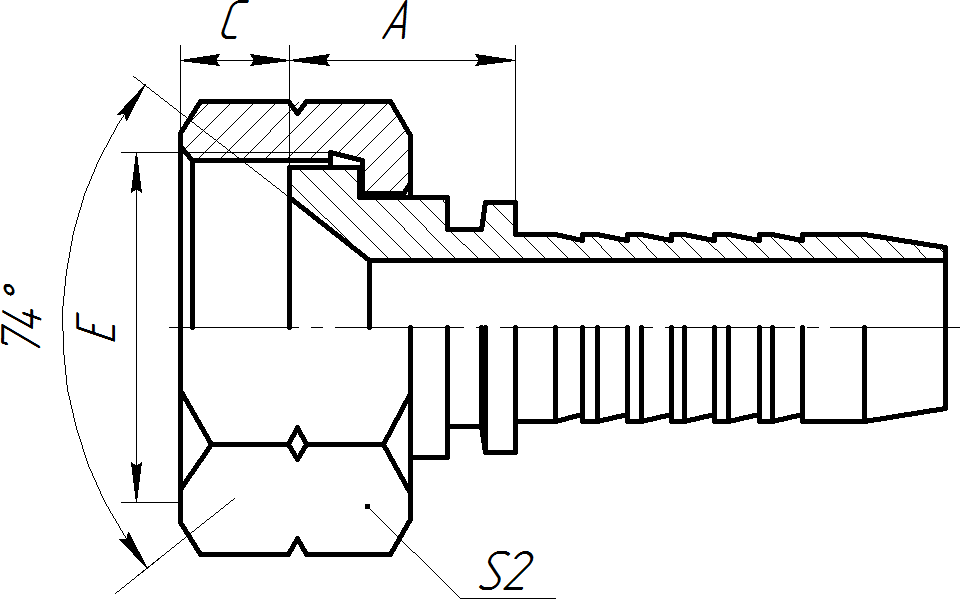

Вид фитинга: прямой 0°

Номинальный диаметр		Резьба E	Внутренний D фитинга	Размер A	Размер C	Размер под ключ S2
мм	inch	-	мм	мм	мм	мм
5	1/5"	7/16"*20	3	14,5	9	15
6	1/4"	7/16"*20	4	15	9	15
		1/2"*20	4	15,5	9,5	17
		9/16"*18	4	15,5	10,5	19
8	5/16"	1/2"*20	5	15,5	9,5	17
8	5/16"	9/16"*18	5	15,5	10,5	19
10	3/8"	1/2"*20	6	15,5	9,5	17
		9/16"*18	6	15,5	10,5	19
		3/4"*16	6	17,5	11	24
12	1/2"	9/16"*18	8	16	10,5	19
		3/4"*16	8	18	11	24
		7/8"*14	8	18,5	13	27
		1.1/16"*12	8	19	15	32
16	5/8"	3/4"*16	10	19,5	11	24
		7/8"*14	10	20	13	27
		1.1/16"*12	10	21,5	15	32
20	3/4"	7/8"*14	12	20	13	27
		1.1/16"*12	12	21,5	15	32
		1.3/16"*12	12	21,5	15	36
		1.5/16"*12	12	18,5	16	41
25	1"	1.1/16"*12	16	23	15	32
		1.5/16"*12	16	23	16	41
		1.5/8"*12	16	23	17	50
32	1.1/4"	1.5/16"*12	20	24	16	41
		1.5/8"*12	20	26	17	50
		1.7/8"*12	20	26,5	20	55
40	1.1/2"	1.7/8"*12	24	26,5	20	55
40	1.1/2"	2.1/2"*12	24	27	23,5	75
50	2"	2.1/2"*12	32	27	23,5	75

JIC (Joint Industrial Counsil) - американский стандарт
Резьба дюймовая от 7/16*20 до 2.1/2*12
Уплотнение по конусу, ответная часть 74°
Диаметр рукавов:от 5 до 50 мм (1/5"-2")
Вид фитинга: угловой 45°

Номинальный диаметр		Резьба E	Внутренний D фитинга	Размер A	Размер C	Размер H	Размер под ключ S2
мм	inch	-	мм	мм	мм	мм	мм
5	1/5"	7/16"*20	3	37,6	9	17,2	15
6	1/4"	7/16"*20	4	40,2	9	18,1	15
		1/2"*20	4	40,5	9,5	18,5	17
		9/16"*18	4	40,5	10,5	18,5	19
8	5/16"	1/2"*20	5	42,7	9,5	19,3	17
8	5/16"	9/16"*18	5	42,7	10,5	19,3	19
10	3/8"	1/2"*20	6	44,6	9,5	20,3	17
		9/16"*18	6	44,3	10,5	20	19
		3/4"*16	6	45,7	11	21,4	24
12	1/2"	9/16"*18	8	56,8	10,5	21,9	19
		3/4"*16	8	58,6	11	23,5	24
		7/8"*14	8	58,9	13	24	27
		1.1/16"*12	8	60	15	25	32
16	5/8"	7/8"*14	10	70,1	13	25,3	27
16	5/8"	1.1/16"*12	10	71,2	15	26,4	32
20	3/4"	7/8"*14	12	77	13	28,9	27
		1.1/16"*12	12	77,4	15	30	32
		1.3/16"*12	12	77,4	15	30	36
		1.5/16"*12	12	77,4	16	30	41
25	1"	1.1/16"*12	16	85,3	15	31	32
25	1"	1.5/16"*12	16	85,7	16	31,5	41
32	1.1/4"	1.5/16"*12	20	96,3	16	35,5	41
		1.5/8"*12	20	96,3	17	35,9	50
		1.7/8"*12	20	100,8	20	40,1	55
40	1.1/2"	1.7/8"*12	24	114,8	20	44,1	55
50	2"	2.1/2"*12	32	135,9	23,5	51,6	75

JIC (Joint Industrial Counsil) - американский стандарт
Резьба дюймовая от 7/16*20 до 2.1/2*12
Уплотнение по конусу, ответная часть 74°
Диаметр рукавов:от 5 до 50 мм (1/5"-2")

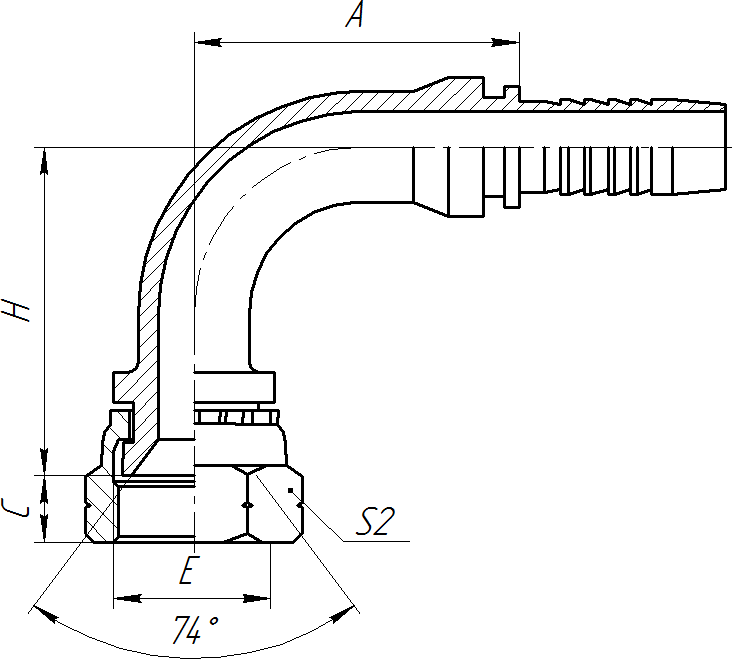

Вид фитинга: угловой 90°

Номинальный диаметр		Резьба E	Внутренний D фитинга	Размер A	Размер C	Размер H	Размер под ключ S2
мм	inch	-	мм	мм	мм	мм	мм
5	1/5"	7/16"*20	3	26,5	9	30,5	15
6	1/4"	7/16"*20	4	30	9	33,5	15
		1/2"*20	4	30	9,5	34	17
		9/16"*18	4	30	10,5	34	19
8	5/16"	1/2"*20	5	33	9,5	37	17
8	5/16"	9/16"*18	5	33	10,5	37	19
10	3/8"	1/2"*20	6	35,3	9,5	39,3	17
		9/16"*18	6	35,3	10,5	39,3	19
		3/4"*16	6	35,3	11	41,3	24
12	1/2"	9/16"*18	8	41	10,5	45,5	19
		3/4"*16	8	41	11	47	24
		7/8"*14	8	41	13	48	27
		1.1/16"*12	8	41	15	49,5	32
16	5/8"	3/4"*16	10	56,5	11	51,5	24
		7/8"*14	10	56,5	13	52,5	27
		1.1/16"*12	10	56,5	15	54	32
20	3/4"	7/8"*14	12	67	13	64	27
		1.1/16"*12	12	65,5	15	63,5	32
		1.3/16"*12	12	65,5	15	63,5	36
		1.5/16"*12	12	65,5	16	63,5	41
25	1"	1.1/16"*12	16	76,7	15	70	32
25	1"	1.5/16"*12	16	76,7	16	70	41
32	1.1/4"	1.5/16"*12	20	91,5	16	81	41
		1.5/8"*12	20	91,5	17	80,5	50
		1.7/8"*12	20	91,5	20	79,5	55
40	1.1/2"	1.7/8"*12	24	109,4	20	94	55
50	2"	2.1/2"*12	32	133,1	23,5	121,8	75

JIC (Joint Industrial Counsil) - американский стандарт
Резьба дюймовая от 7/16*20 до 2.1/2*12
Уплотнение по конусу, ответная часть 74°
Диаметр рукавов:от 5 до 50 мм (1/5"-2")

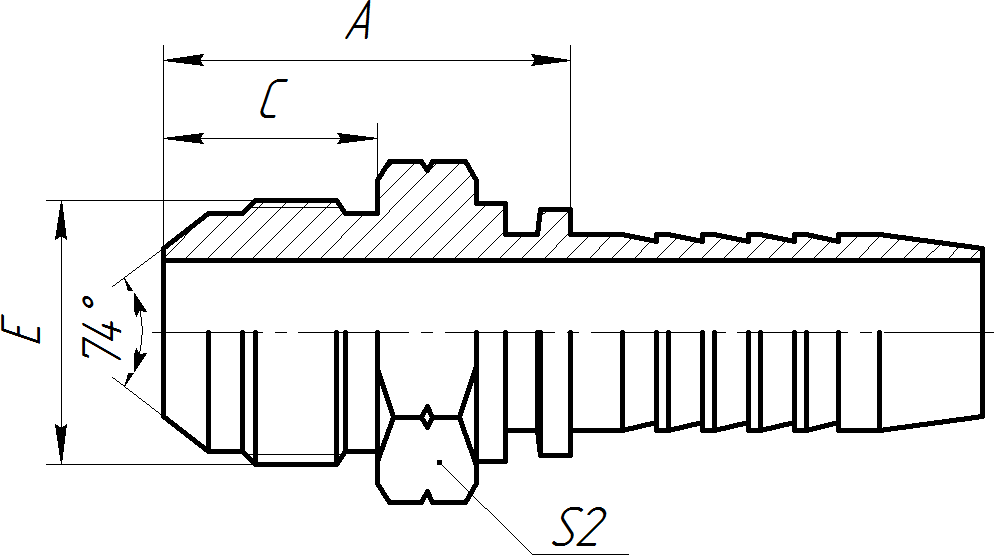

Вид фитинга: штуцер

Номинальный диаметр		Резьба E	Внутренний D фитинга	Размер A	Размер C	Размер под ключ S2
мм	inch	-	мм	мм	мм	мм
5	1/5"	7/16"*20	3	26	14	12
6	1/4"	7/16"*20	4	26,5	14	12
		1/2"*20	4	26,5	14	14
		9/16"*18	4	26,5	14,1	17
8	5/16"	1/2"*20	5	26,5	14	14
8	5/16"	9/16"*18	5	26,5	14,1	17
10	3/8"	1/2"*20	6	26,5	14	17
		9/16"*18	6	26,5	14,1	17
		3/4"*16	6	31,5	16,7	22
		7/8"*14	6	32	19,3	24
12	1/2"	3/4"*16	8	32	16,7	22
		7/8"*14	8	34,3	19,3	24
		1.1/16"*12	8	39	21,9	27
16	5/"	7/8"*14	10	35,5	19,3	24
		1.1/16"*12	10	40	21,9	27
		1.3/16"*12	10	41,5	22,6	32
20	3/4"	1.1/16"*12	12	40	21,9	27
		1.3/16"*12	12	40,6	22,6	32
		1.5/16"*12	12	42,5	23,1	36
25	1"	1.1/16"*12	16	41	21,9	30
		1.5/16"*12	16	43,5	23,1	36
		1.5/8"*12	16	46,5	24,3	46
32	1.1/4"	1.5/8"*12	20	47,5	24,3	46
32	1.1/4"	1.7/8"*12	20	53	27,5	50
40	1.1/2"	1.7/8"*12	24	53	27,5	50
50	2"	2.1/2"*12	32	62	33,9	65
