JIS Komatsu
Инструкция по подбору фитинга находится здесь
0%
JIS (Japanese Industrial Standard) - японский стандарт
Резьба метрическая от M12x1,5 до М42х1,5
Уплотнкние по обратному конусу, ответная часть 60°
Диаметр рукавов: от 6 до 40 мм (1/4"- 1.1/2")

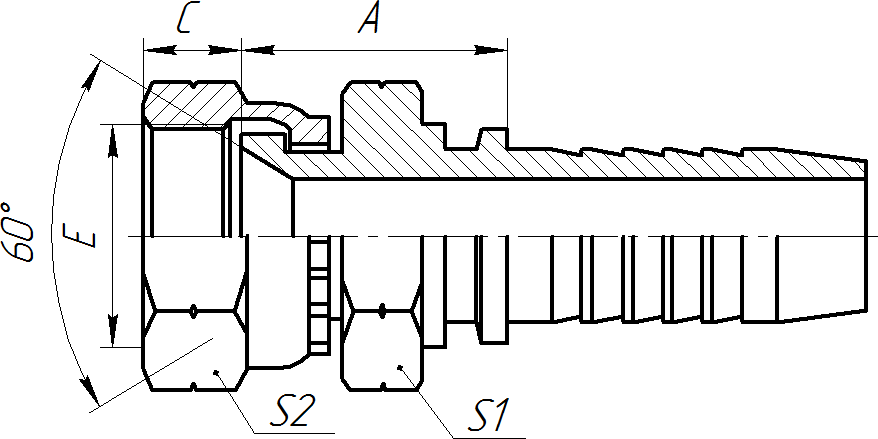

Вид фитинга: прямой 0°
Резьба метрическая от M12x1,5 до М42х1,5
Уплотнкние по обратному конусу, ответная часть 60°
Диаметр рукавов: от 6 до 40 мм (1/4"- 1.1/2")
Вид фитинга: прямой 0°
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер под ключ S1 | Размер под ключ S2 | |
|---|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм | мм |
| 6 | 1/4" | M12*1,5 | 4 | 20 | 9 | 17 | 17 |
| M14*1,5 | 4 | 21 | 10,5 | 19 | 19 | ||
| M16*1,5 | 4 | 24 | 10 | 22 | 22 | ||
| 8 | 5/16" | M16*1,5 | 5 | 24 | 10 | 22 | 22 |
| 10 | 3/8" | M14*1,5 | 6 | 21 | 10,5 | 19 | 19 |
| M16*1,5 | 6 | 24 | 10 | 22 | 22 | ||
| M18*1,5 | 6 | 25 | 11,5 | 24 | 24 | ||
| 12 | 1/2" | M18*1,5 | 8 | 24,5 | 11,5 | 24 | 24 |
| M20*1,5 | 8 | 28,5 | 12 | 27 | 27 | ||
| M22*1,5 | 8 | 25,5 | 14 | 27 | 27 | ||
| M24*1,5 | 8 | 27,5 | 15 | 32 | 32 | ||
| 16 | 5/8" | M24*1,5 | 10 | 28,5 | 15 | 32 | 32 |
| M27*1,5 | 10 | 28,5 | 10 | 32 | 32 | ||
| 20 | 3/4" | M30*1,5 | 12 | 28,5 | 18,3 | 36 | 36 |
| M33*1,5 | 12 | 31 | 21,3 | 41 | 41 | ||
| 25 | 1" | M33*1,5 | 16 | 32 | 21,3 | 41 | 41 |
| 32 | 1.1/4" | M36*1,5 | 20 | 35,5 | 20 | 46 | 46 |
| 40 | 1.1/2" | M42*1,5 | 24 | 36 | 18,8 | 55 | 55 |
Резьба метрическая от М14x1,5 до M52x2
Уплотнение по обратному конусу 60°
Диаметр рукавов:от 6 до 40 мм (1/4"- 2")

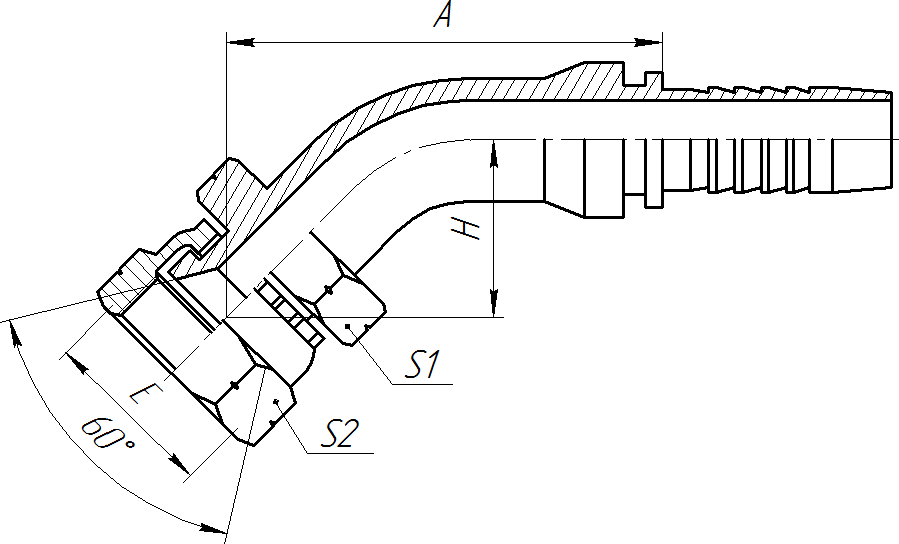

Вид фитинга: угловой 45°
Уплотнение по обратному конусу 60°
Диаметр рукавов:от 6 до 40 мм (1/4"- 2")
Вид фитинга: угловой 45°
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер H | Размер под ключ S1 | Размер под ключ S2 | |
|---|---|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм | мм | мм |
| 6 | 1/4" | M14*1,5 | 4 | 43,4 | 10,5 | 21,3 | 19 | 19 |
| 8 | 5/16" | M16*1,5 | 5 | 47,6 | 10 | 24,3 | 22 | 22 |
| 10 | 3/8" | M18*1,5 | 6 | 49,2 | 11,5 | 24,9 | 24 | 24 |
| 12 | 1/2" | M22*1,5 | 8 | 62,1 | 14 | 27,2 | 27 | 27 |
| 16 | 5/8" | M24*1,5 | 10 | 74,7 | 15 | 29,9 | 32 | 32 |
| 20 | 3/4" | M30*1,5 | 12 | 80,9 | 18,3 | 33,5 | 36 | 36 |
| 25 | 1" | M33*1,5 | 16 | 89,9 | 21,3 | 35,7 | 41 | 41 |
| 32 | 1.1/4" | M36*1,5 | 20 | 104,1 | 20 | 41,9 | 46 | 46 |
| 40 | 1.1/2" | M42*1,5 | 24 | 116,2 | 18,8 | 45,5 | 50 | 55 |
JIS (Japanese Industrial Standard) - японский стандарт
Резьба метрическая от M14x1,5 до М42х1,5
Уплотнкние по обратному конусу, ответная часть 60°
Диаметр рукавов: от 6 до 40 мм (1/4"- 1.1/2")

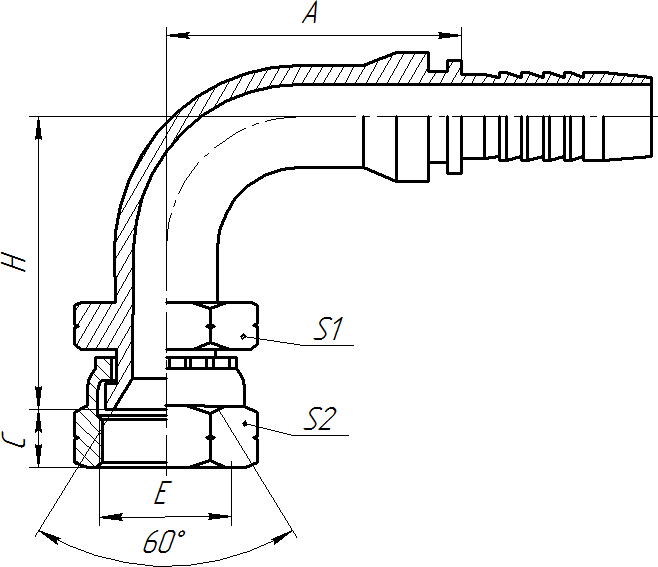

Вид фитинга: угловой 90°
Резьба метрическая от M14x1,5 до М42х1,5
Уплотнкние по обратному конусу, ответная часть 60°
Диаметр рукавов: от 6 до 40 мм (1/4"- 1.1/2")
Вид фитинга: угловой 90°
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер H | Размер под ключ S1 | Размер под ключ S2 | |
|---|---|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм | мм | мм |
| 6 | 1/4" | M14*1,5 | 4 | 30 | 10,5 | 38 | 19 | 19 |
| 8 | 5/16" | M16*1,5 | 5 | 33 | 10 | 44 | 22 | 22 |
| 10 | 3/8" | M14*1,5 | 6 | 35,5 | 10,5 | 43,3 | 19 | 19 |
| M18*1,5 | 6 | 35,3 | 11,5 | 46,3 | 24 | 24 | ||
| 12 | 1/2" | M22*1,5 | 8 | 41 | 14 | 52,5 | 27 | 27 |
| 16 | 5/8" | M24*1,5 | 10 | 56,5 | 15 | 59 | 32 | 32 |
| 20 | 3/4" | M30*1,5 | 12 | 65,5 | 18,3 | 68,5 | 36 | 36 |
| 25 | 1" | M33*1,5 | 16 | 76,7 | 21,3 | 76 | 41 | 41 |
| 32 | 1.1/4" | M36*1,5 | 20 | 93 | 20 | 90 | 46 | 46 |
| 40 | 1.1/2" | M42*1,5 | 24 | 109,4 | 18,8 | 103 | 55 | 55 |
JIS (Japanese Industrial Standard) - японский стандарт
Резьба метрическая от M14x1,5 до М42х1,5
Уплотнкние по обратному конусу, ответная часть 60°
Диаметр рукавов: от 6 до 40 мм (1/4"- 1.1/2")

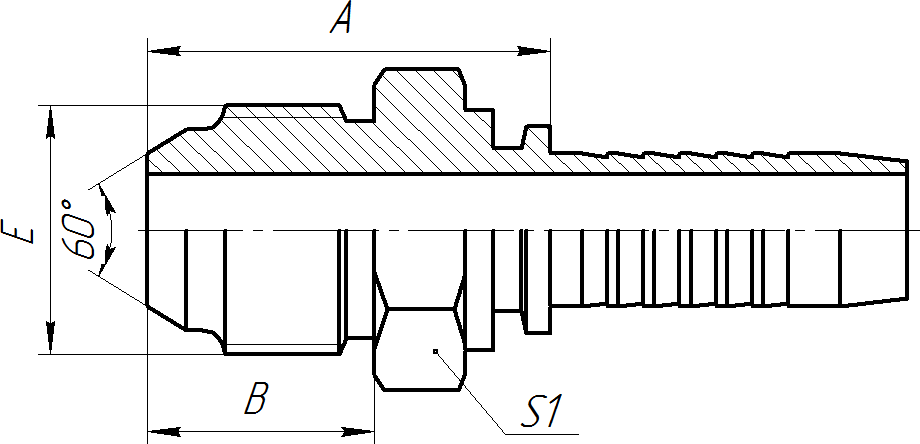

Вид фитинга: штуцер
Резьба метрическая от M14x1,5 до М42х1,5
Уплотнкние по обратному конусу, ответная часть 60°
Диаметр рукавов: от 6 до 40 мм (1/4"- 1.1/2")
Вид фитинга: штуцер
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер под ключ S1 | |
|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм |
| 6 | 1/4" | M14*1,5 | 4 | 29,5 | 17 | 17 |
| M16*1,5 | 4 | 30,5 | 18 | 17 | ||
| 10 | 3/8" | M14*1,5 | 6 | 29,5 | 17 | 17 |
| M16*1,5 | 6 | 30,5 | 18 | 17 | ||
| M18*1,5 | 6 | 30,5 | 18 | 19 | ||
| 12 | 1/2" | M20*1,5 | 8 | 35 | 20 | 22 |
| M22*1,5 | 8 | 35 | 20 | 24 | ||
| 16 | 5/8" | M24*1,5 | 10 | 39,5 | 21,5 | 27 |
| 20 | 3/4" | M30*1,5 | 12 | 45 | 26 | 32 |
| 25 | 1" | M33*1,5 | 16 | 50,5 | 30 | 36 |
| 32 | 1.1/4" | M36*1,5 | 20 | 55 | 33 | 38 |
| 40 | 1.1/2" | M42*1,5 | 24 | 60 | 36 | 46 |
