ORFS
Инструкция по подбору фитинга находится здесь
0%
0%
ORFS (O'Ring Face Seal) - американский стандарт
Резьба дюймовая от 9/16"*18 до 2"*12
Уплотнение фланцевое с уплотнительным кольцом
Диаметр рукавов:от 6 до 40 мм (1/4"-1 1/2")

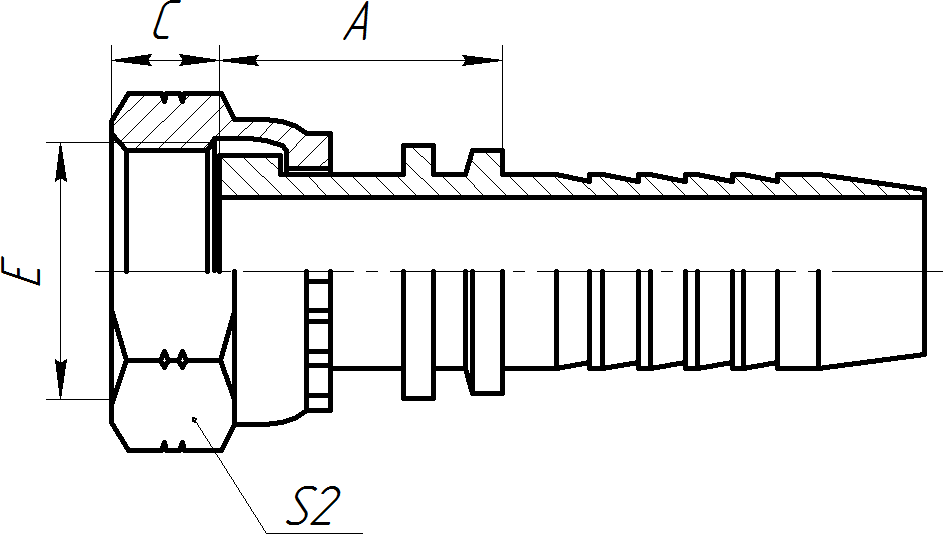

Вид фитинга: прямой 0°
Резьба дюймовая от 9/16"*18 до 2"*12
Уплотнение фланцевое с уплотнительным кольцом
Диаметр рукавов:от 6 до 40 мм (1/4"-1 1/2")
Вид фитинга: прямой 0°
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер под ключ S2 | |
|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм |
| 6 | 1/4" | 9/16"*18 | 4 | 22,5 | 8,5 | 19 |
| 11/16"*16 | 4 | 23,5 | 10 | 22 | ||
| 8 | 5/16Э | 9/16"*18 | 5 | 22,5 | 8,5 | 19 |
| 11/16"*16 | 5 | 23,5 | 10 | 22 | ||
| 13/16"*16 | 5 | 25 | 11 | 27 | ||
| 10 | 3/8" | 9/16"*18 | 6 | 22,5 | 8,5 | 19 |
| 11/16"*16 | 6 | 25,5 | 10 | 22 | ||
| 13/16"*16 | 6 | 25 | 11 | 27 | ||
| 12 | 1/2" | 11/16"*16 | 8 | 26 | 10 | 22 |
| 13/16"*16 | 8 | 28 | 11 | 27 | ||
| 1"*14 | 8 | 29,5 | 13,5 | 30 | ||
| 1.3/16"*12 | 8 | 30,5 | 15 | 36 | ||
| 16 | 5/8" | 13/16"*16 | 10 | 29 | 11 | 27 |
| 1"*14 | 10 | 33,5 | 13,5 | 30 | ||
| 1.3/16"*12 | 10 | 31,5 | 15 | 36 | ||
| 20 | 3/4" | 1"*14 | 12 | 33,5 | 13,5 | 30 |
| 1.3/16"*12 | 12 | 35 | 15 | 36 | ||
| 1.7/16"*12 | 12 | 35 | 14,8 | 41 | ||
| 22 | 7/8" | 1.7/16"*12 | 14 | 34 | 14,8 | 41 |
| 25 | 1" | 1.3/16"*12 | 16 | 36 | 15 | 36 |
| 1.7/16"*12 | 16 | 35 | 14.8 | 41 | ||
| 1.11/16"*12 | 16 | 35 | 15 | 50 | ||
| 32 | 1.1/4" | 1.7/16"*12 | 20 | 39,5 | 14,8 | 41 |
| 1.11/16"*12 | 20 | 39.5 | 15 | 50 | ||
| 2"*12 | 20 | 36 | 14.8 | 60 | ||
| 40 | 1.1/2" | 1.11/16"*12 | 24 | 39,5 | 15 | 50 |
| 2"*12 | 24 | 36 | 14,8 | 60 | ||
ORFS (O'Ring Face Seal) - американский стандарт
Резьба дюймовая от 9/16"*18 до 2"*12
Уплотнение фланцевое с уплотнительным кольцом
Диаметр рукавов:от 6 до 40 мм (1/4"-1 1/2")

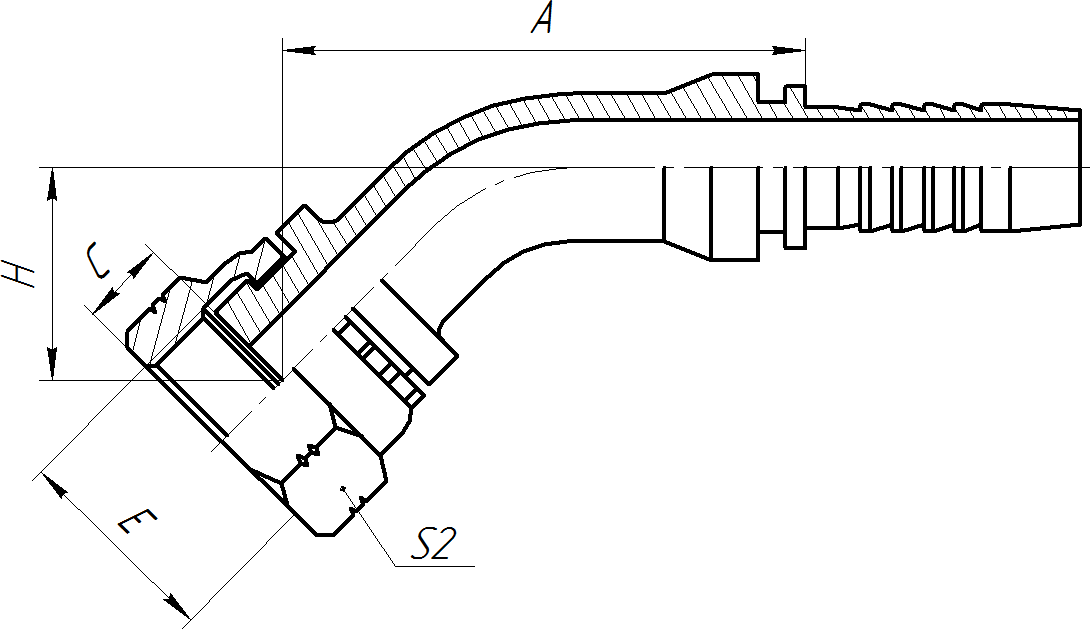

Вид фитинга: угловой 45°
Резьба дюймовая от 9/16"*18 до 2"*12
Уплотнение фланцевое с уплотнительным кольцом
Диаметр рукавов:от 6 до 40 мм (1/4"-1 1/2")
Вид фитинга: угловой 45°
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер H | Размер под ключ S2 | |
|---|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм | мм |
| 6 | 1/4" | 9/16"*18 | 4 | 45,5 | 23,4 | 8,5 | 19 |
| 11/16"*16 | 4 | 39,5 | 17,4 | 10 | 22 | ||
| 8 | 5/16" | 9/16"*18 | 5 | 47,6 | 24,3 | 8,5 | 19 |
| 11/16"*16 | 5 | 42,3 | 19 | 10 | 22 | ||
| 10 | 3/8" | 9/16"*18 | 6 | 49,2 | 24,9 | 8,5 | 19 |
| 11/16"*16 | 6 | 51,7 | 27,4 | 10 | 22 | ||
| 13/16"*16 | 6 | 44,6 | 20,3 | 11 | 27 | ||
| 12 | 1/2" | 11/16"*16 | 8 | 63,9 | 29 | 10 | 22 |
| 13/16"*16 | 8 | 65,3 | 30,4 | 11 | 27 | ||
| 1"*14 | 8 | 58,2 | 23,3 | 13,5 | 30 | ||
| 1.3/16"*12 | 8 | 58,2 | 23,3 | 15 | 36 | ||
| 16 | 5/8" | 13/16"*16 | 10 | 76,5 | 31,7 | 11 | 27 |
| 1"*14 | 10 | 79,7 | 34,9 | 13,5 | 30 | ||
| 1.3/16"*12 | 10 | 69,4 | 24,6 | 15 | 36 | ||
| 20 | 3/4" | 1"*14 | 12 | 86,5 | 38,4 | 13,5 | 30 |
| 1.3/16"*12 | 12 | 87,6 | 39,5 | 15 | 36 | ||
| 1.7/16"*12 | 12 | 74 | 29,6 | 14,8 | 41 | ||
| 25 | 1" | 1.3/16"*12 | 16 | 95,3 | 41 | 15 | 36 |
| 1.7/16"*12 | 16 | 84,1 | 29,7 | 14,8 | 41 | ||
| 1.11/16"*12 | 16 | 80,9 | 32,7 | 15 | 50 | ||
| 32 | 1.1/4" | 1.7/16"*12 | 20 | 103,8 | 46,1 | 14,8 | 41 |
| 1.11/16"*12 | 20 | 111,2 | 49 | 15 | 50 | ||
| 2"*12 | 20 | 94,5 | 33,8 | 14,8 | 60 | ||
| 40 | 1.1/2" | 1.11/16"*12 | 24 | 123,6 | 52,9 | 15 | 50 |
| 2"*12 | 24 | 108,5 | 37,7 | 14,8 | 60 | ||
ORFS (O'Ring Face Seal) - американский стандарт
Резьба дюймовая от 9/16"*18 до 2"*12
Уплотнение фланцевое с уплотнительным кольцом
Диаметр рукавов:от 6 до 40 мм (1/4"-1 1/2")

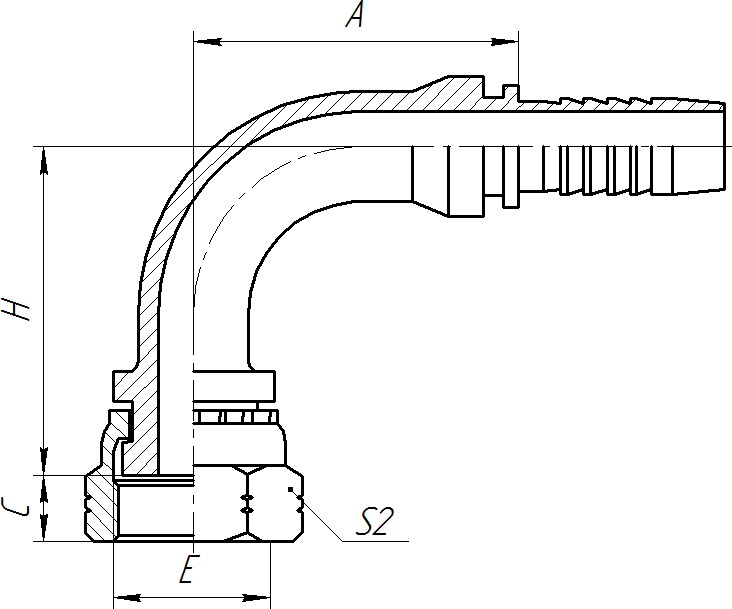

Вид фитинга: угловой 90°
Резьба дюймовая от 9/16"*18 до 2"*12
Уплотнение фланцевое с уплотнительным кольцом
Диаметр рукавов:от 6 до 40 мм (1/4"-1 1/2")
Вид фитинга: угловой 90°
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер H | Размер под ключ S2 | |
|---|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм | мм |
| 6 | 1/4" | 9/16"*18 | 4 | 30 | 41 | 8,5 | 19 |
| 8 | 5/16" | 9/16"*18 | 5 | 33 | 44 | 8,5 | 19 |
| 11/16"*16 | 5 | 33 | 37,5 | 10 | 22 | ||
| 10 | 3/8" | 9/16"*18 | 6 | 35,3 | 46,3 | 8,5 | 19 |
| 11/16"*16 | 6 | 35,3 | 49,8 | 10 | 22 | ||
| 13/16"*16 | 6 | 35,3 | 39,8 | 11 | 27 | ||
| 12 | 1/2" | 11/16"*16 | 8 | 41 | 55 | 10 | 22 |
| 13/16"*16 | 8 | 41 | 57 | 11 | 27 | ||
| 1"*14 | 8 | 41 | 46 | 13,5 | 30 | ||
| 16 | 5/8" | 13/16"*16 | 10 | 56,5 | 61,5 | 11 | 27 |
| 1"*14 | 10 | 56,5 | 66 | 13,5 | 30 | ||
| 1.3/16"*12 | 10 | 56,5 | 51,5 | 15 | 36 | ||
| 20 | 3/4" | 1"*14 | 12 | 65,5 | 75,5 | 13,5 | 30 |
| 1.3/16"*12 | 12 | 65,5 | 77 | 15 | 36 | ||
| 1.7/16"*12 | 12 | 65,5 | 63 | 14,8 | 41 | ||
| 25 | 1" | 1.3/16"*12 | 16 | 76,7 | 83,5 | 15 | 36 |
| 1.7/16"*12 | 16 | 76,9 | 67,5 | 14,8 | 41 | ||
| 1.11/16"*12 | 16 | 76,7 | 67,5 | 15 | 50 | ||
| 32 | 1.1/4" | 1.7/16"*12 | 20 | 91,5 | 96 | 14,8 | 41 |
| 1.11/16"*12 | 20 | 93 | 100 | 15 | 50 | ||
| 2"*12 | 20 | 91,5 | 78,5 | 14,8 | 60 | ||
| 40 | 1.1/2" | 1.11/16"*12 | 24 | 109,4 | 113,5 | 15 | 50 |
| 2"*12 | 24 | 109,4 | 92 | 14,8 | 60 | ||

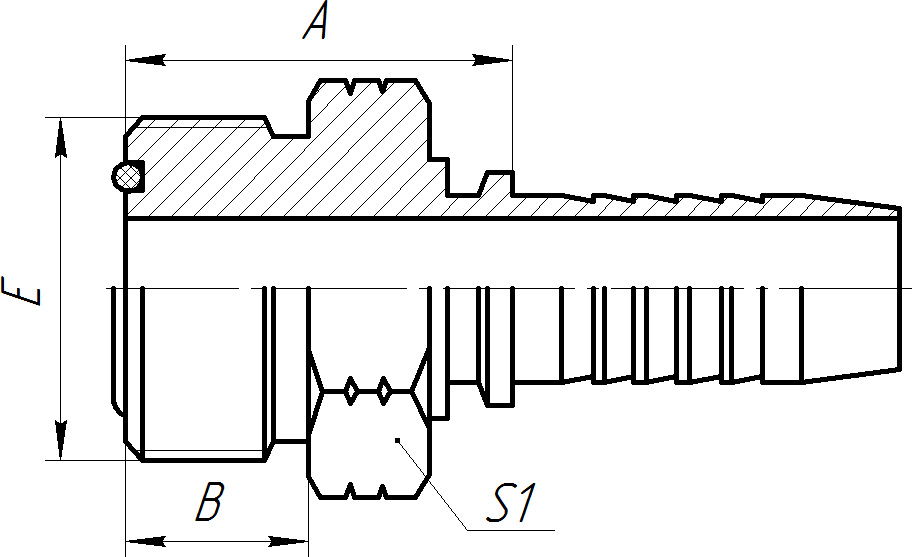

ORFS (O'Ring Face Seal) - американский стандарт
Резьба дюймовая от 9/16"*18 до 2"*12
Уплотнение фланцевое с уплотнительным кольцом
Диаметр рукавов:от 6 до 40 мм (1/4"-1 1/2")
Вид фитинга: прямой штуцер
Резьба дюймовая от 9/16"*18 до 2"*12
Уплотнение фланцевое с уплотнительным кольцом
Диаметр рукавов:от 6 до 40 мм (1/4"-1 1/2")
Вид фитинга: прямой штуцер
| Номинальный диаметр | Резьба E | Внутренний D фитинга | Размер A | Размер C | Размер под ключ S2 | |
|---|---|---|---|---|---|---|
| мм | inch | - | мм | мм | мм | мм |
| 6 | 1/4" | 9/16"*18 | 4 | 22,3 | 9,8 | 17 |
| 11/16"*16 | 4 | 24 | 11,2 | 19 | ||
| 10 | 3/8" | 11/16"*16 | 6 | 24 | 11,2 | 19 |
| 13/16"*16 | 6 | 27,5 | 12,8 | 22 | ||
| 12 | 1/2" | 13/16"*16 | 8 | 28,5 | 12,8 | 22 |
| 1"*14 | 8 | 32,5 | 15,5 | 27 | ||
| 1.3/16"*12 | 8 | 35,5 | 17 | 32 | ||
| 16 | 5/8" | 13/16"*16 | 10 | 28,5 | 12,8 | 22 |
| 1"*14 | 10 | 34 | 15,5 | 27 | ||
| 1.3/16"*12 | 10 | 36,5 | 17 | 32 | ||
| 20 | 3/4" | 1.3/16"*12 | 12 | 36,5 | 17 | 32 |
| 1.7/16"*12 | 12 | 37 | 17,5 | 38 | ||
| 25 | 1" | 1.7/16"*12 | 16 | 38,5 | 17,5 | 38 |
| 32 | 1.1/4" | 1.11/16"*12 | 20 | 41,5 | 17,5 | 46 |
| 40 | 1.1/2" | 2"*12 | 24 | 43,5 | 17,5 | 55 |
